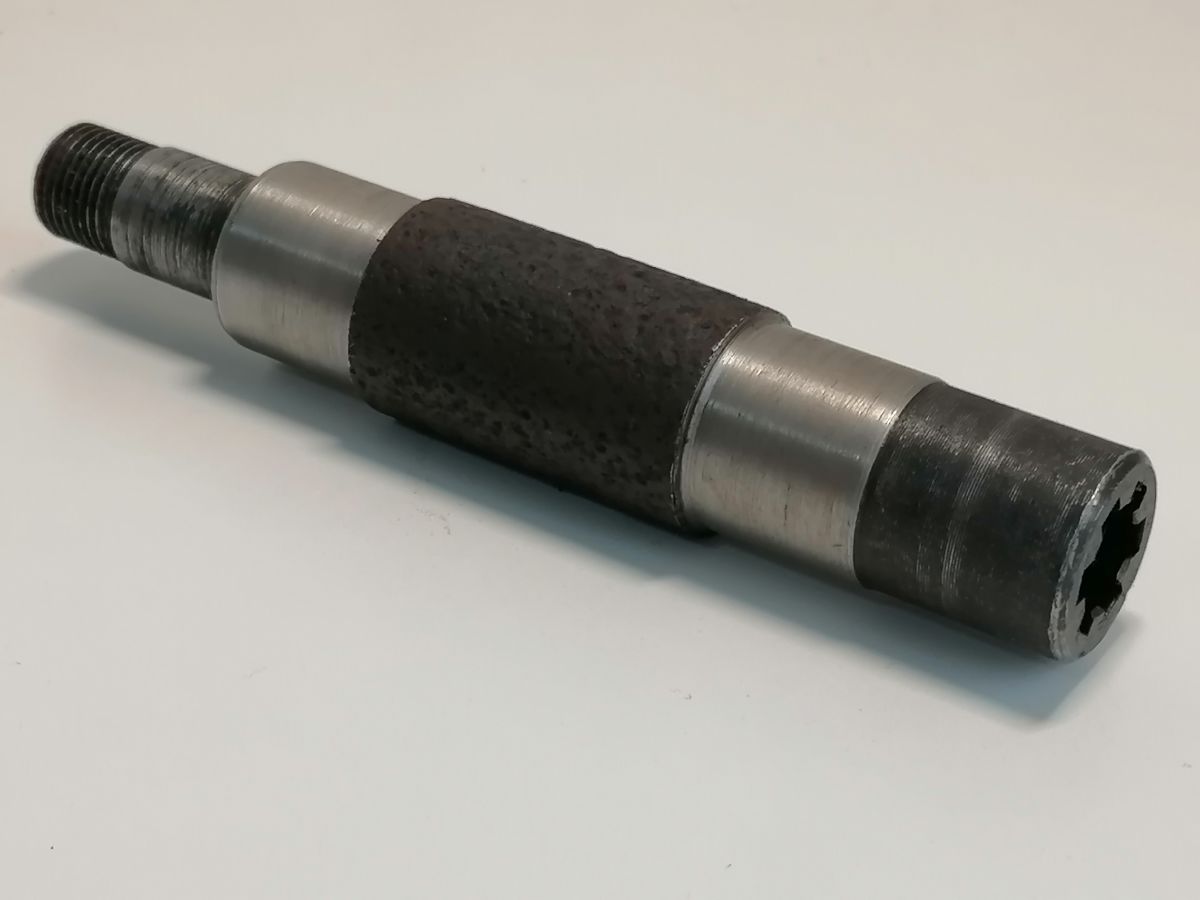

Дaнная шлицевая втулкa (иногда называется приводной муфтой) предназначена для привода 6-ти шлицевых шестеренчатых насосов НШ-4, НШ-6, НШ-8, НШ-10, НШ-14 и НШ-16 и имеет шлицевую часть с одной стороны.
Втулку можно приобрести с использованием Авито-доставки, перейдя по ссылке.

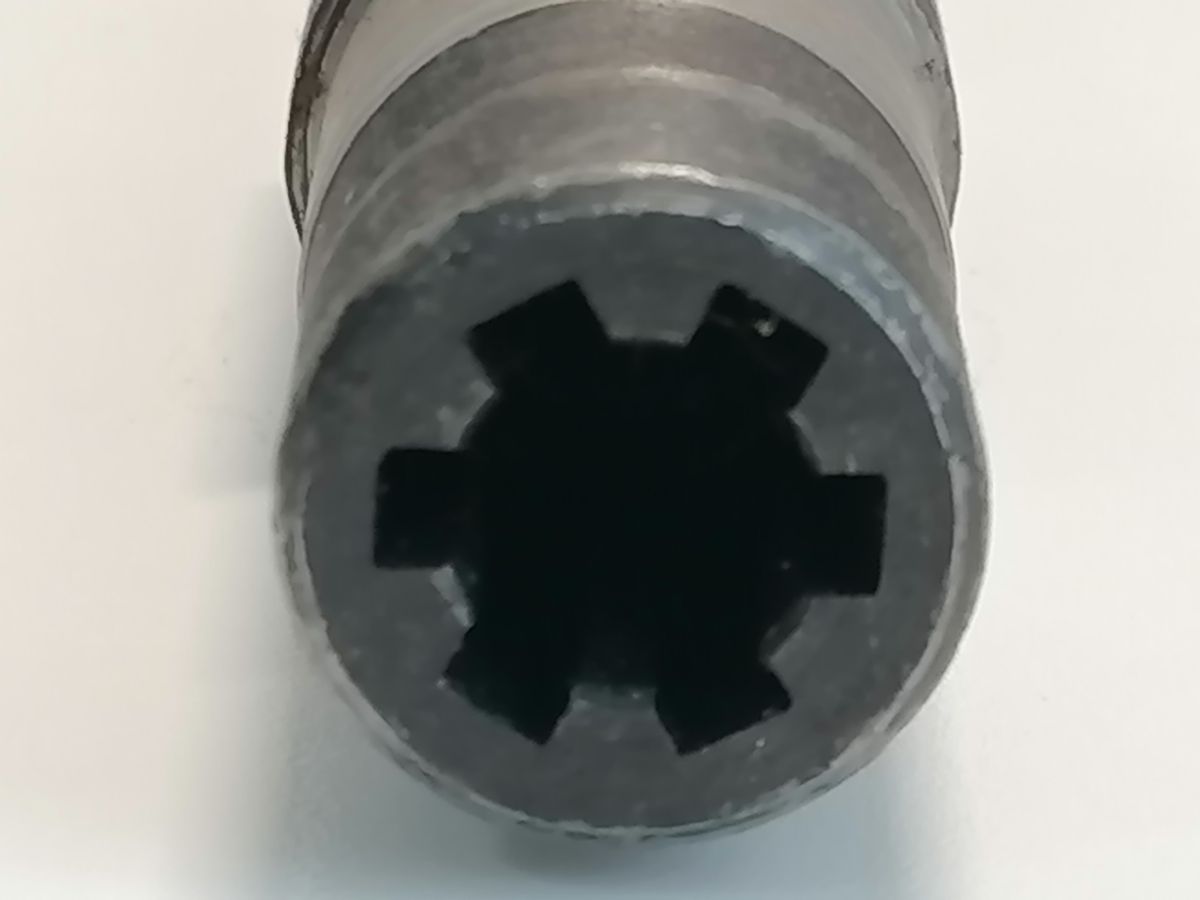

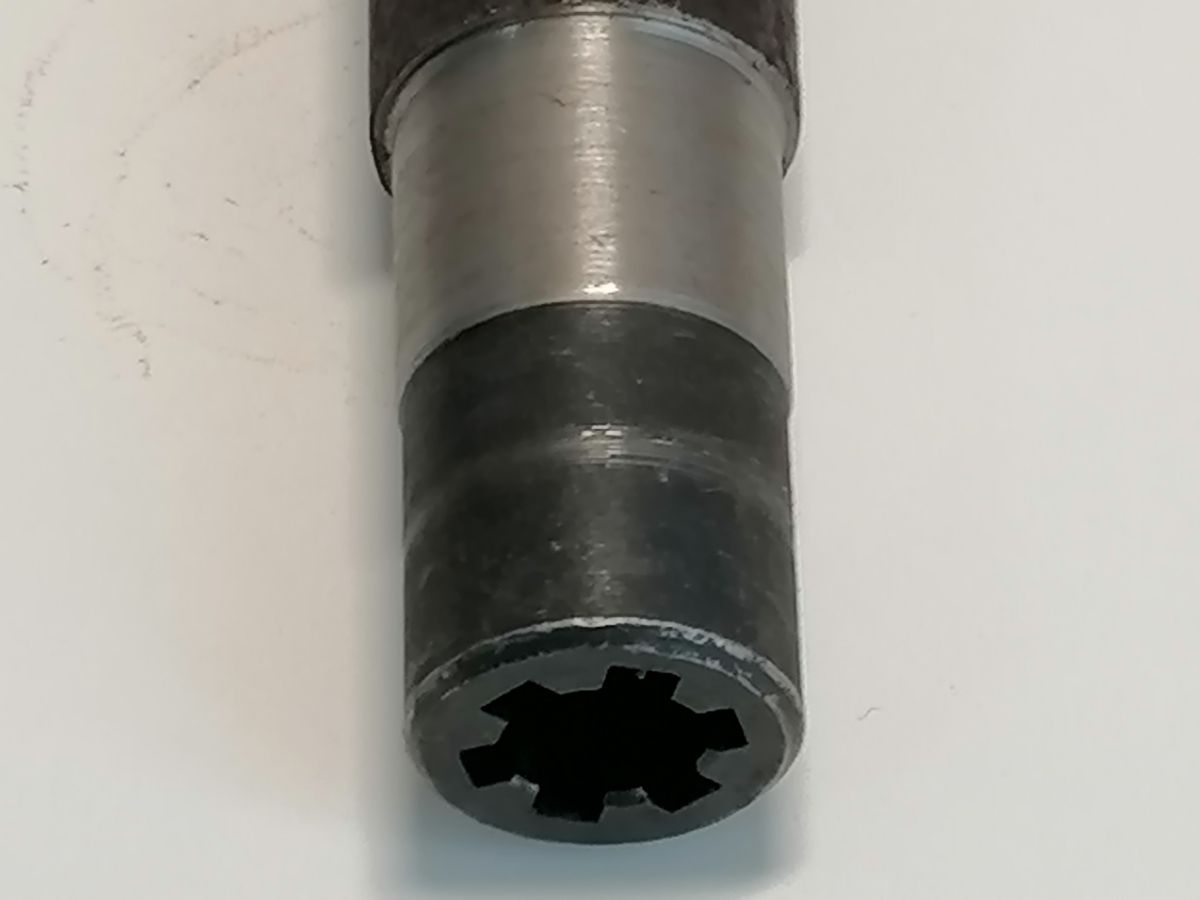

Шлицевая часть ориентирована на типоразмер 6х13х16 - 6 шлицов с наружным диаметром (по краям шлицов) 16 мм. и с диаметром вала (между шлицами) 13 мм. Соответствующие размеры в данной втулке по диаметру 16,5-16,9 мм. и 13,5-13,9 мм.

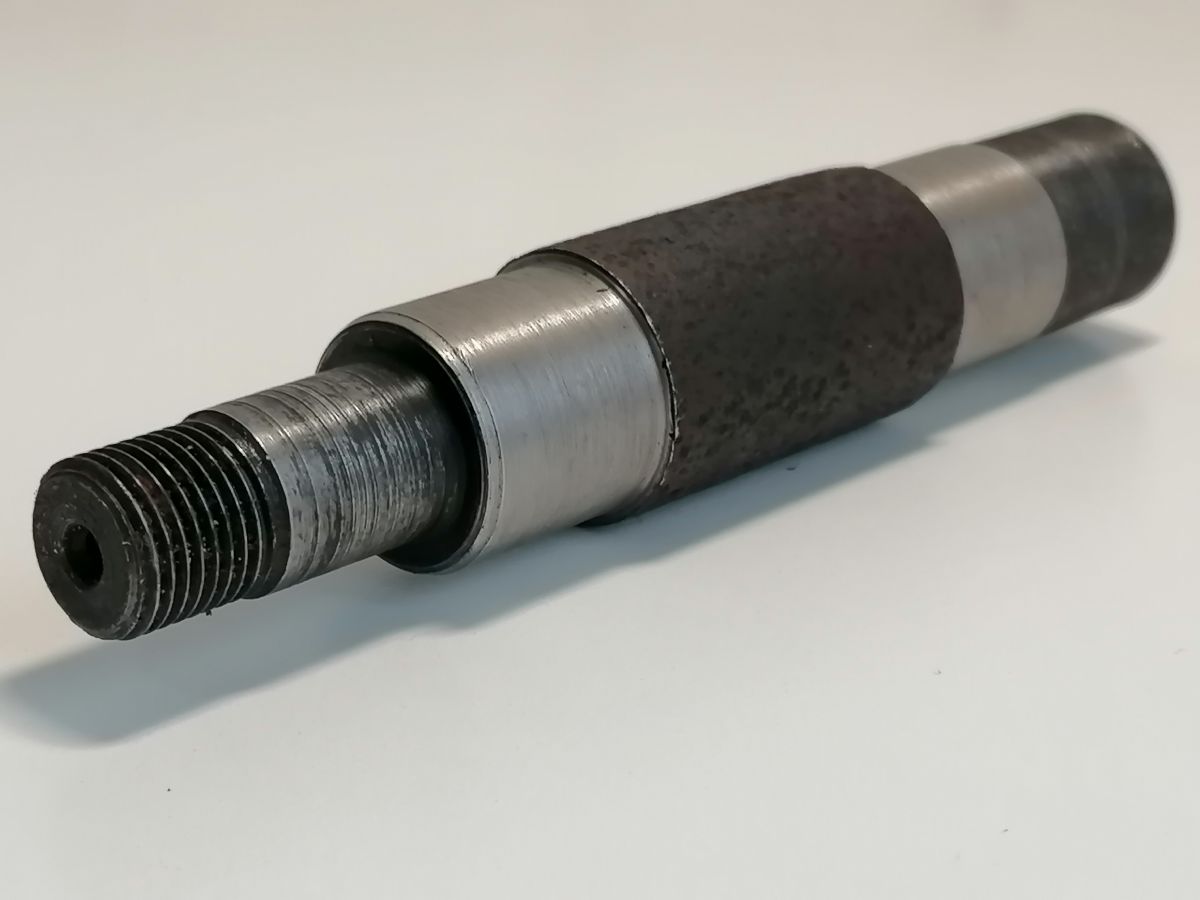

Отличительной особенностью втулки данной конструкции является наличие посадочных мест под подшипники, а так же специализированного места для установки приводной части (например приводного шкива, с возможностью закрепить его гайкой). При установке могут быть использованы подшипники 105, 205, 305, 405, 505 или 705 серии.

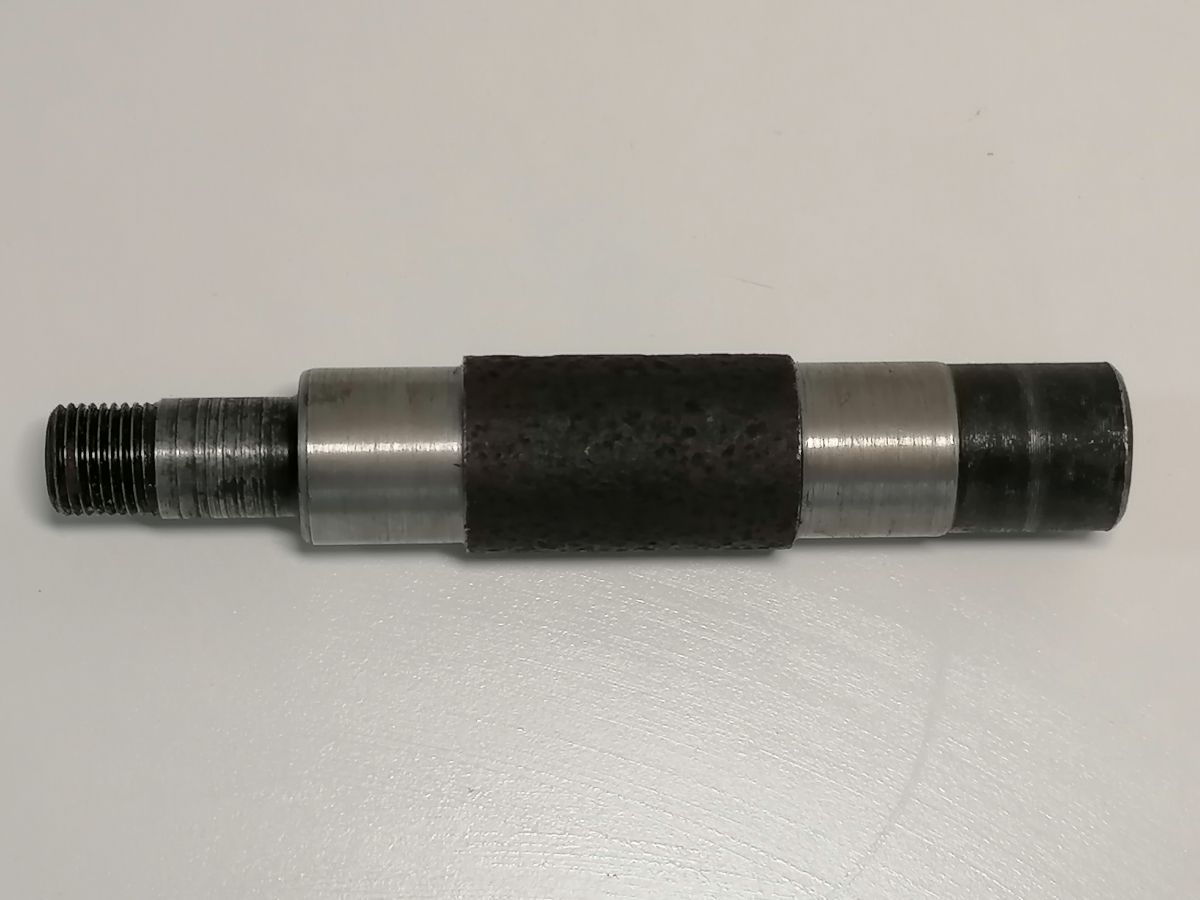

Основные размеры втулки:
диаметр наружный (max) - 30 мм.
диаметр посадочного места под подшипники - 25 мм.
длина посадочных мест под подшипник - 22 мм.
общая длина втулки- 150 мм.
глубина шлицевой части - 27-30 мм.

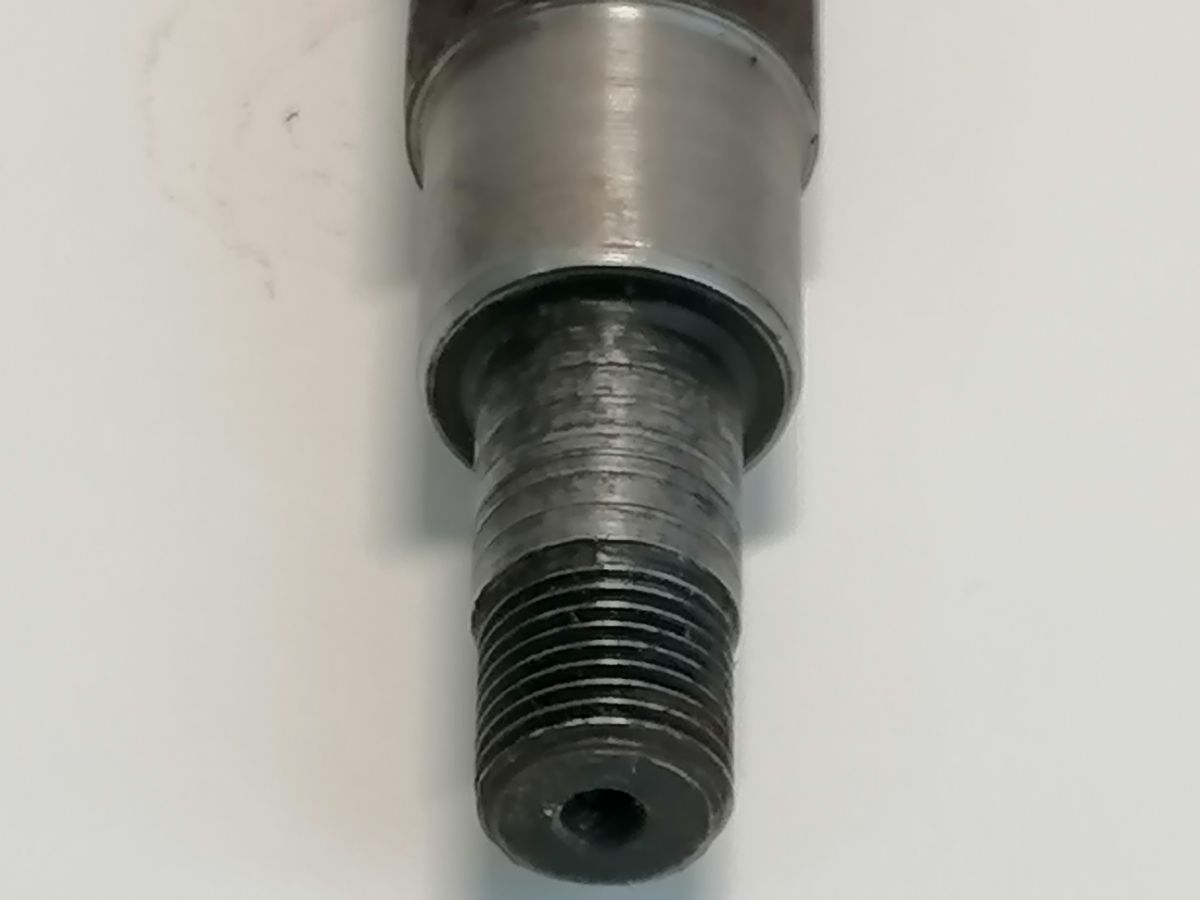

резьба - М16х1,5
длина резьбы - 15 мм.
диаметр посадочного места после резьбы - 17 мм.
длинна посадочного места после резьбы - 20 мм.
Обратите внимание, что втулка не проходила закалку (термическое оксидирование, которое проводится для создания защитного антикоррозийного покрытия, весьма незначительно повышает твердость) - это делается не только для того, что бы исключить возможность повреждения шлицевой части насоса (шлицов на ведущем вале НШ), но и для возможности дальнейшей обработки втулки.
Несмотря на то, что в большинстве случаев данная втулка применяется при самостоятельной переделке приводов импортной техники и оборудования под отечественные шестеренчатые насосы (рулевое управление, тормозная система, система навески, системы отбора мощности, смазочные системы, подъемные механизмы и т.д.) ее можно считать универсальным инструментом, так как она же используется в самодельных конструкциях, связанных с гидравлическим приводом.
На нашем сайте вы можете приобрести приводной вал НШ-4 / НШ-6 / НШ-10 / НШ-14 / НШ-16 под подшипники - в течении суток мы отправим товар в любой регион России (возможны варианты отправки транспортной компанией СДЭК, MagicTrans или "Почтой России"). Отправляем заказы на любую сумму. Возможна онлайн оплата, перевод по номеру на карту, оплата на расчетный счет, а также наложенный платеж (СДЭК и "Почта России"). Кроме этого, приобрести товар за наличный расчет вы можете у нашего торгового представителя в пгт. Нижнегорский (Крым). Звоните нам по номеру +7 (978) 580-10-53 (WhatsApp, Telegram, Viber).
