Дaнная шлицевая втулкa (иногда называется приводной муфтой) предназначена для привода 6-ти шлицевых шестеренчатых насосов НШ-4, НШ-6, НШ-8, НШ-10, НШ-14 и НШ-16 и имеет шлицевую часть с одной стороны.

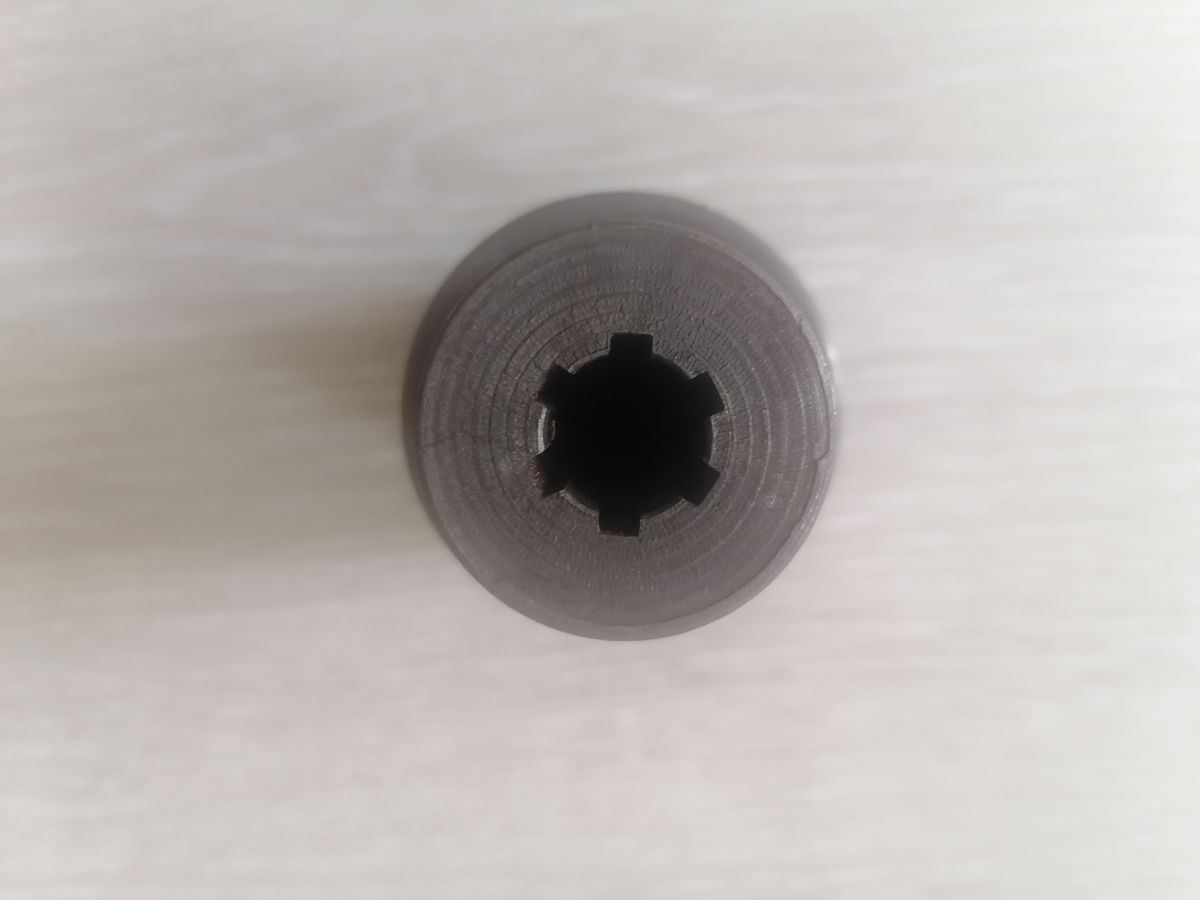

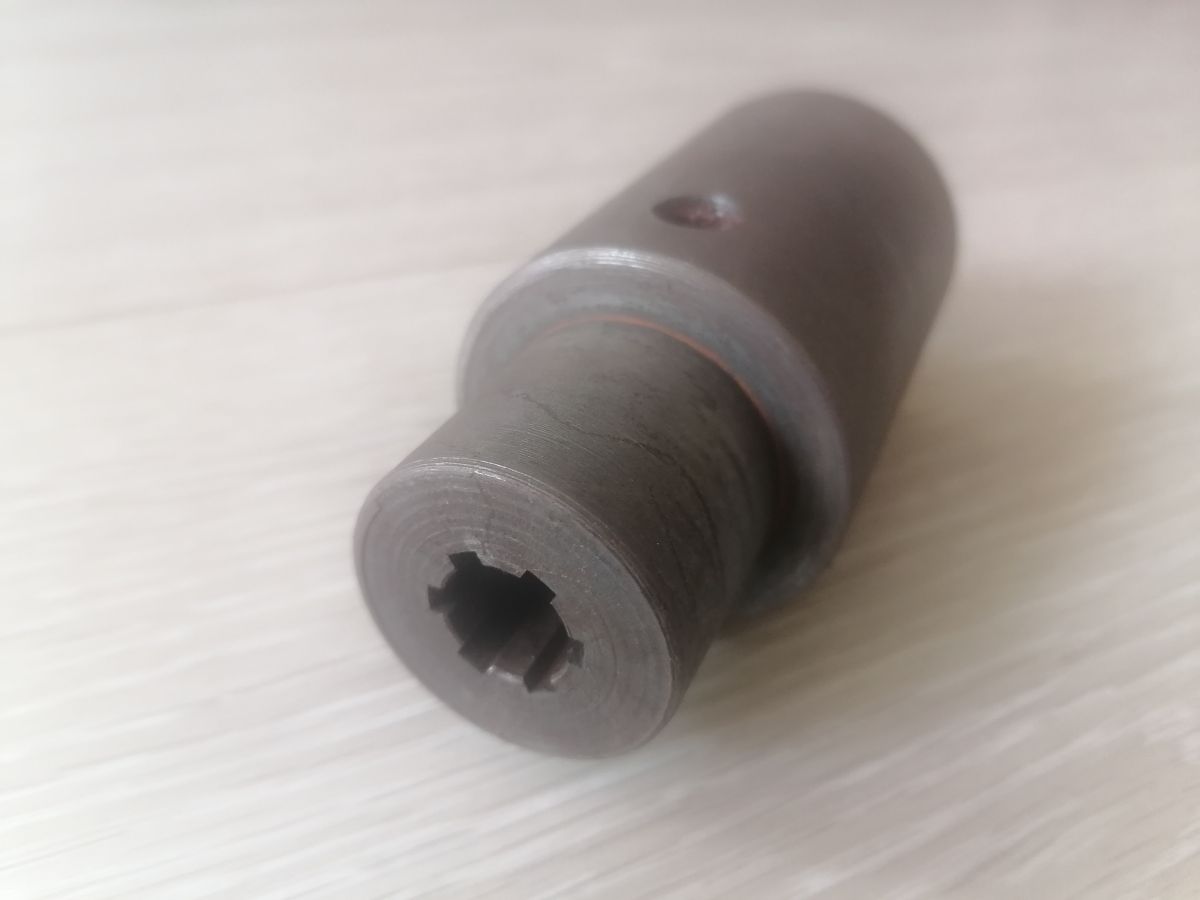

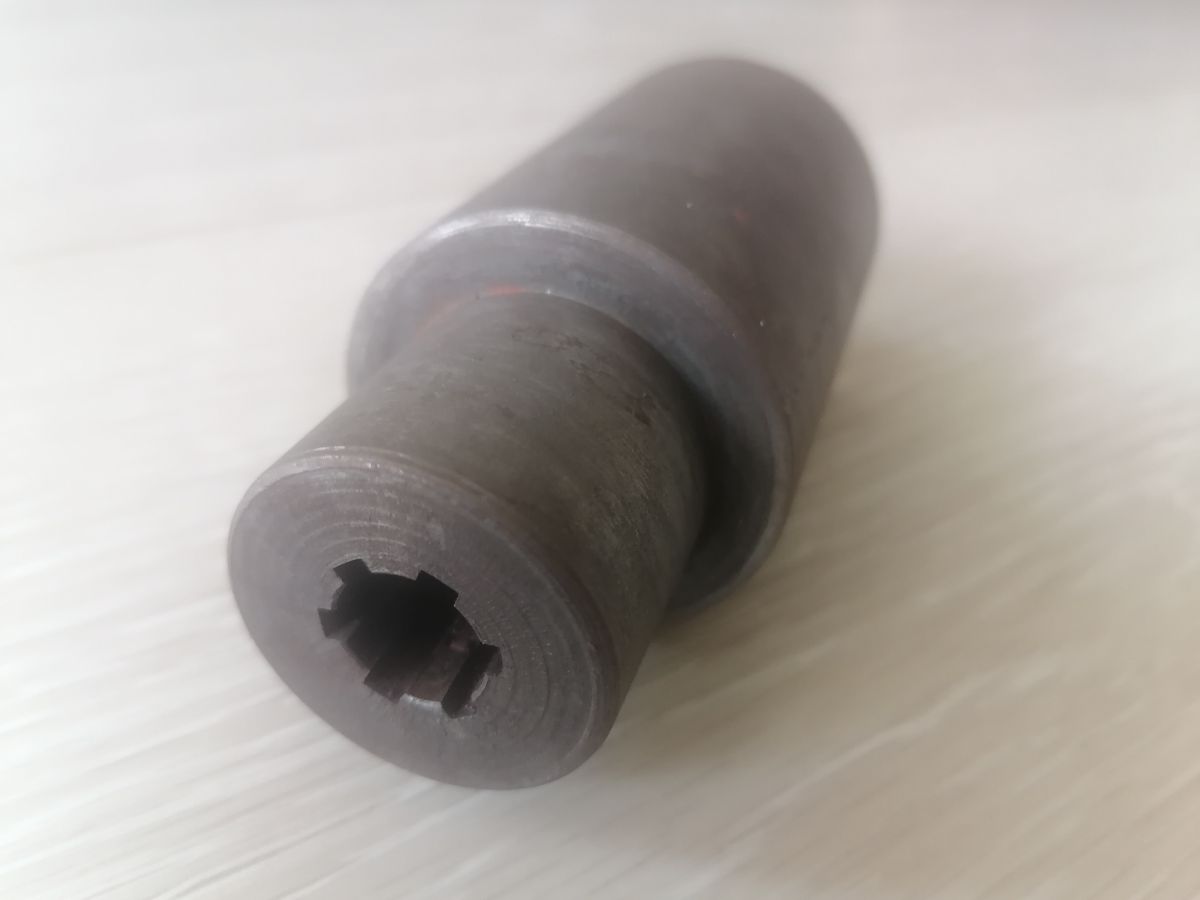

Шлицевая часть ориентирована на типоразмер 6х13х16 - 6 шлицов с наружным диаметром (по краям шлицов) 16 мм. и с диаметром вала (между шлицами) 13 мм. Соответствующие размеры в данной втулке по диаметру 16,5-16,9 мм. и 13,5-13,9 мм.

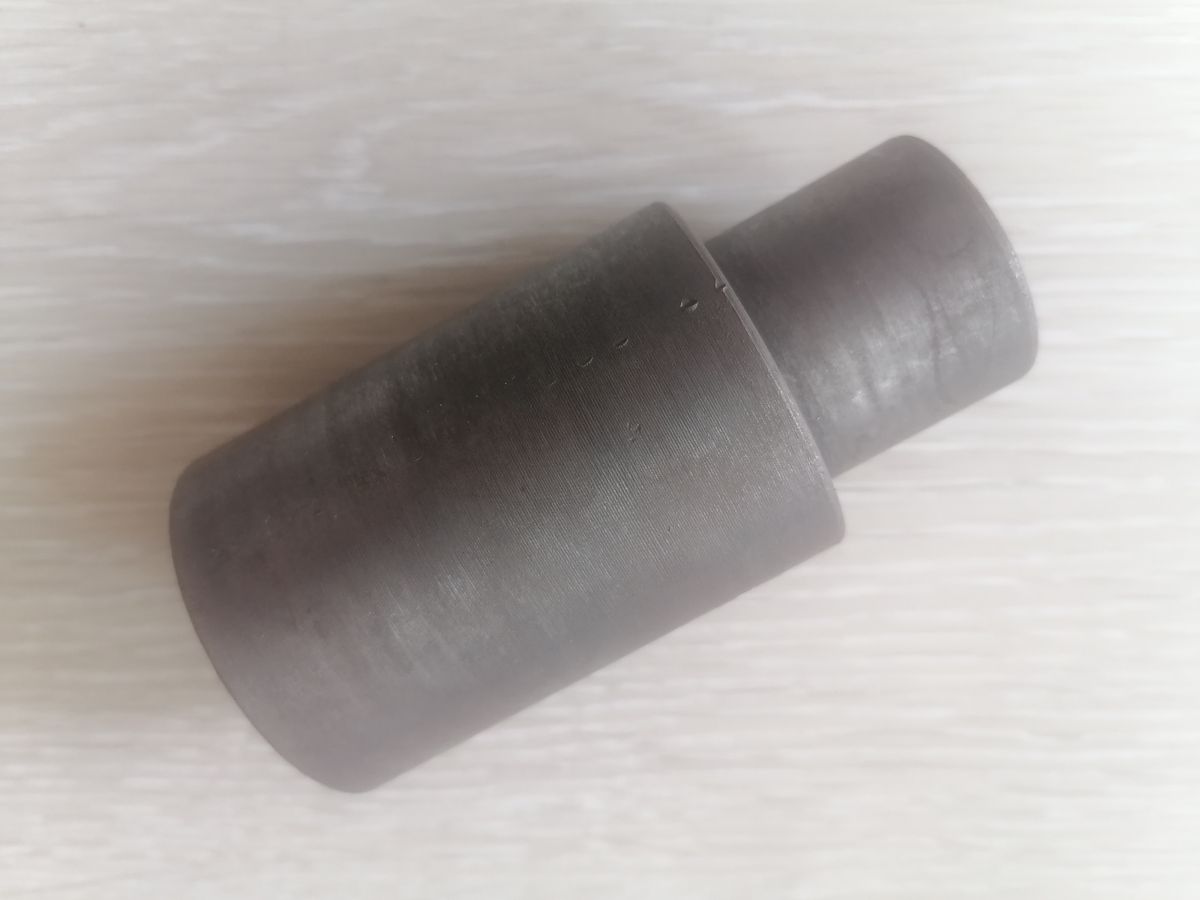

Основные размеры втулки:
общая длинна - 100 мм.;
диаметр наружный (с стороны шлицевой) - 35 мм.;
диаметр наружный (с стороны шпонки) - 50 мм.;
длинна шлицевой части - 30 мм.;

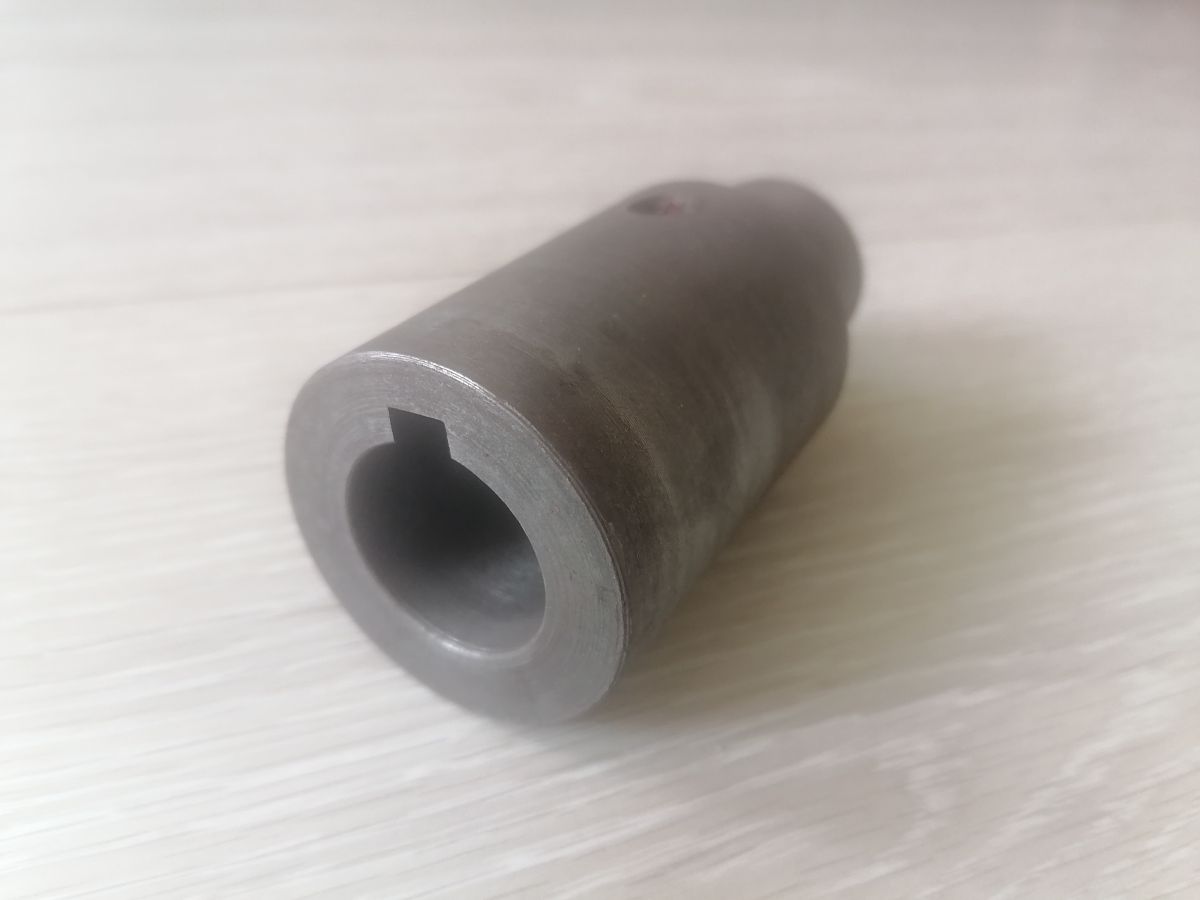

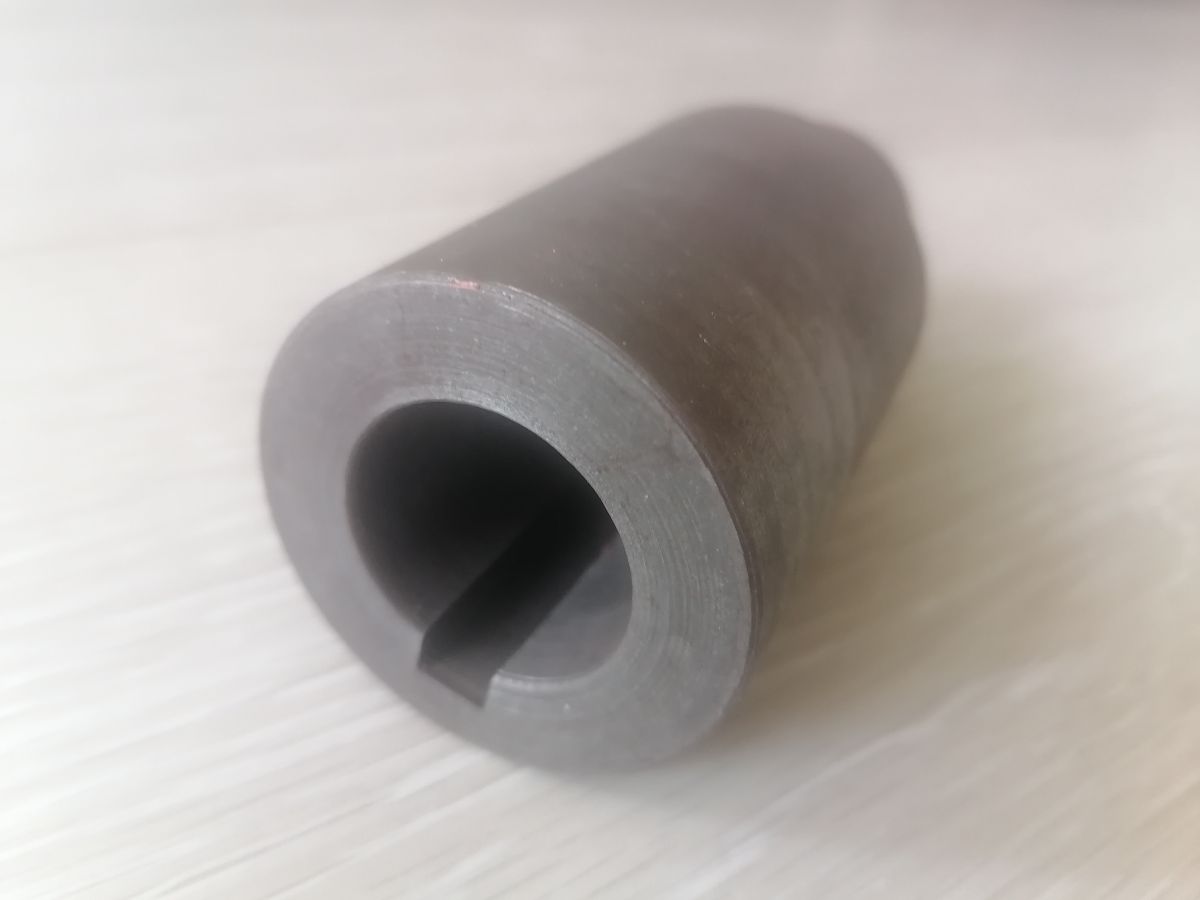

диаметр внутренний (на вал, с стороны шпонки) - 28 мм.;

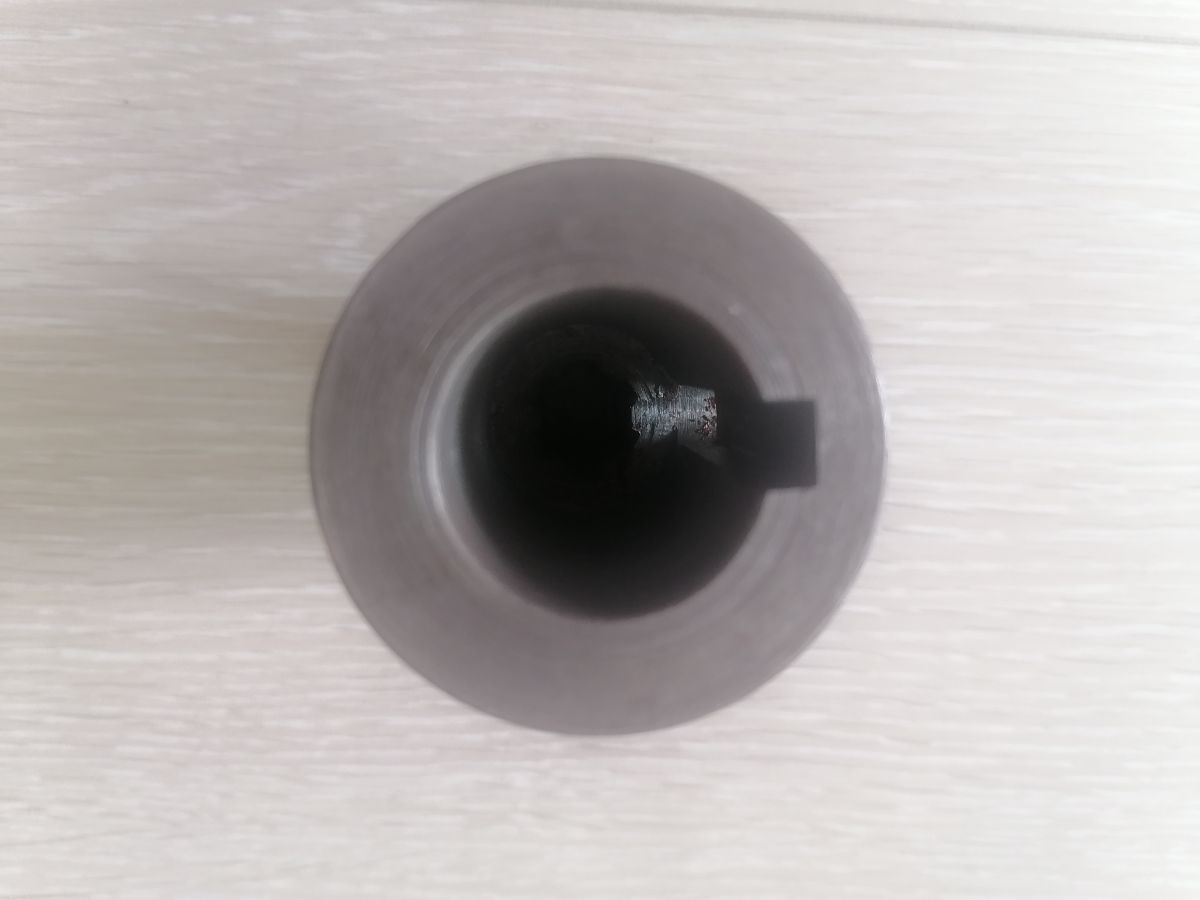

шпоночный паз - под шпонку 8х8;
При использовании для привода насосов НШ-4, НШ-6 и НШ-16 обратите внимание на размеры шлицевой части на вашем насосе - данная втулка, как упомянуто выше, типоразмера 6х13х16 (такие размеры имеют, к примеру, насосы НШ-4, НШ-6, НШ-10, НШ-14 и НШ-16 производства ОАО "Гидросила"), однако встречаются насосы НШ-4 и НШ-6 китайского производства с типоразмером 6х11х14 и насосы НШ-16 с типоразмером 6х16х20).
Обратите внимание, что втулка не проходила закалку - это делается не только для того, что бы исключить возможность повреждения шлицевой части насоса (шлицов на ведущем вале НШ), но и для возможности дальнейшей обработки втулки.
Несмотря на то, что в большинстве случаев данная втулка применяется при самостоятельной установки насосов НШ-10, НШ-14 и НШ-16 под привод электродвигателя, она так же может быть использована при переделке приводов импортной техники и оборудования под отечественные шестеренчатые насосы (рулевое управление, тормозная система, система навески, системы отбора мощности, смазочные системы, подъемные механизмы и т.д.) то есть ее можно считать универсальным инструментом, так как она же используется в самодельных конструкциях, связанных с гидравлическим приводом.
На нашем сайте вы можете онлайн заказать сквозную приводную шлицевую втулку (муфту) для привода НШ-4 / НШ-6 / НШ-10 / НШ-14 / НШ-16 под вал электродвигателя диамтером 28 мм. с шпоночным пазом, нашего собственного производства - в течении суток мы отправим товар в любой регион России (возможны варианты отправки транспортной компанией СДЭК, MagicTrans или "Почтой России"). Отправляем заказы на любую сумму. Возможна онлайн оплата, перевод по номеру на карту, оплата на расчетный счет, а также наложенный платеж (СДЭК и "Почта России"). Кроме этого, приобрести товар за наличный расчет вы можете у нашего торгового представителя в пгт. Нижнегорский (Крым). Звоните нам по номеру +7 (978) 580-10-53 (WhatsApp, Telegram, Viber).
