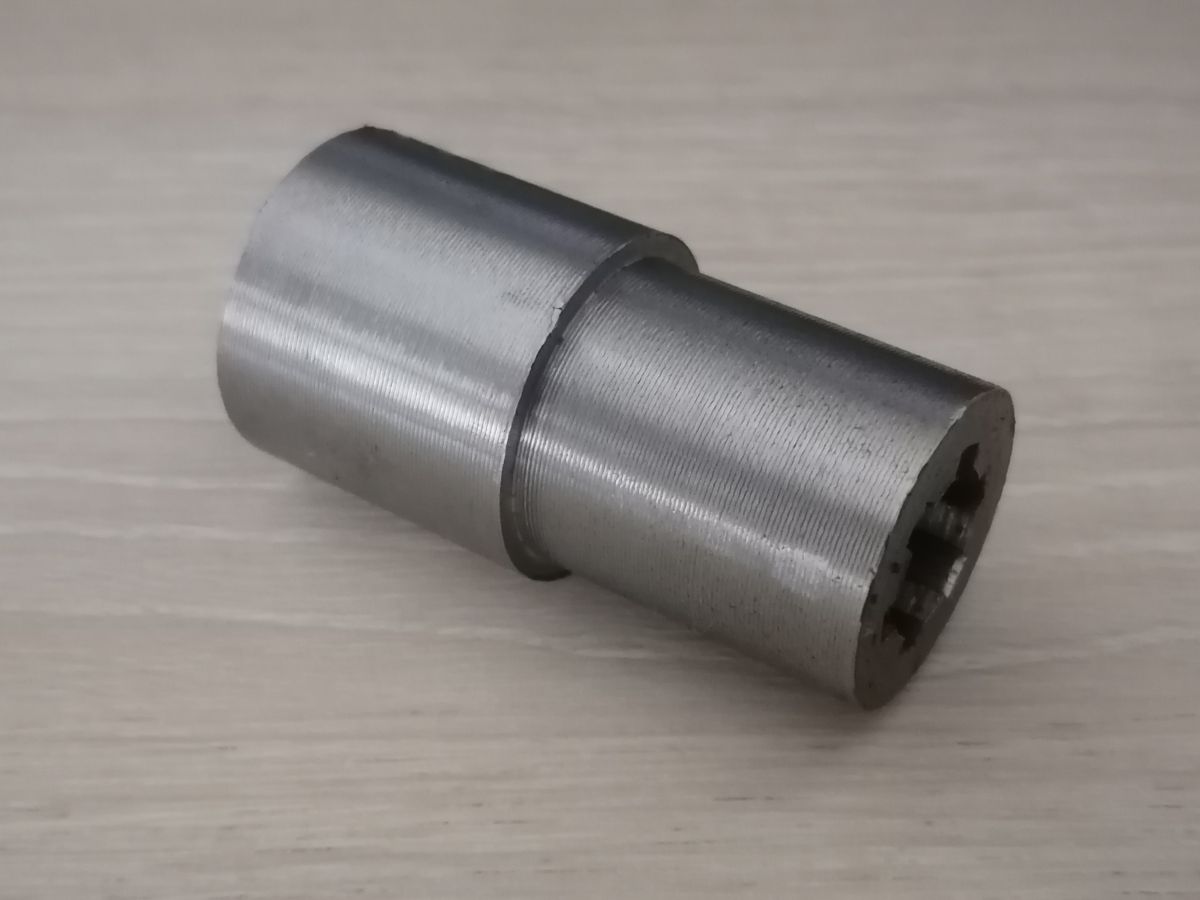

Дaнная шлицевая втулкa (иногда называется приводной муфтой) предназначена для привода 6-ти шлицевых шестеренчатых насосов НШ-4, НШ-6, НШ-8, НШ-10, НШ-14 и НШ-16 и имеет шлицевую часть с одной стороны (в ассортименте есть втулка с шлицами с двух сторон).

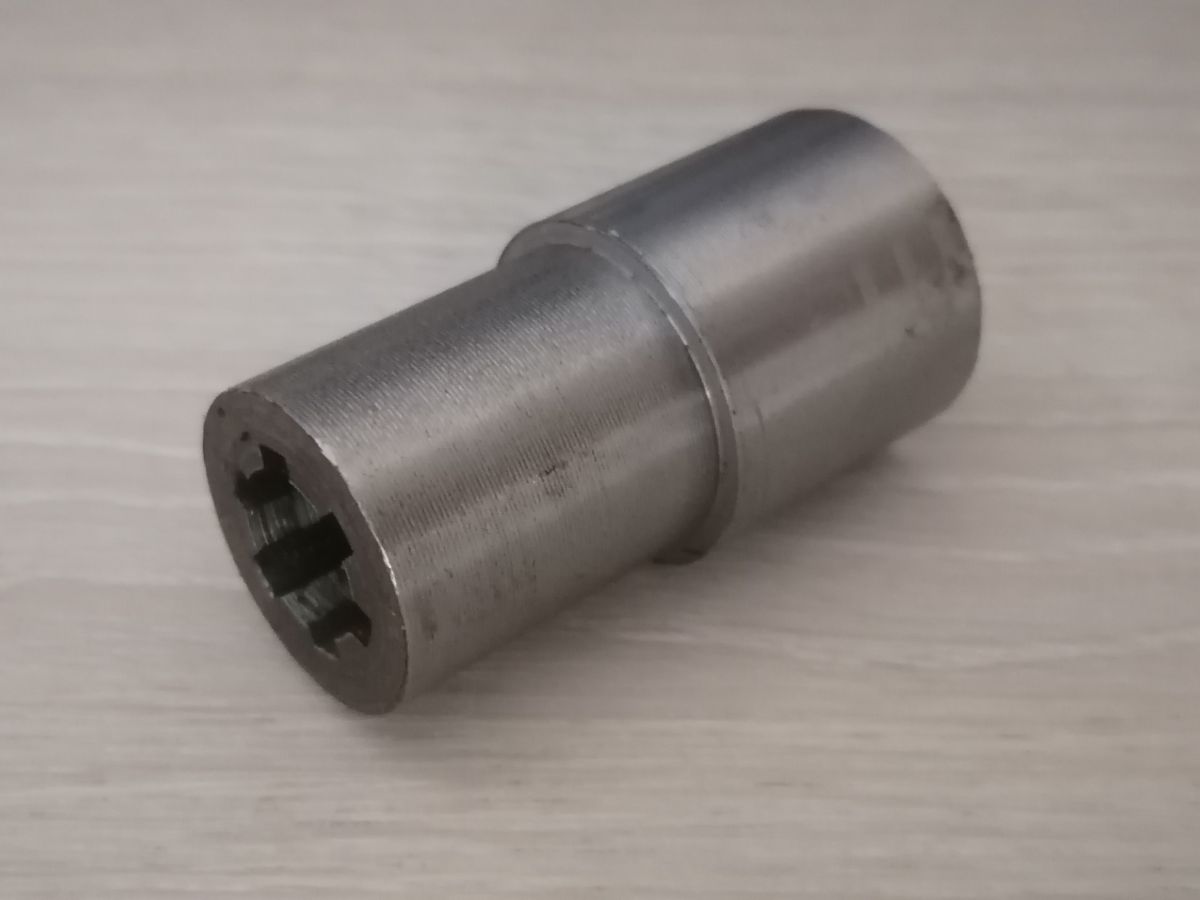

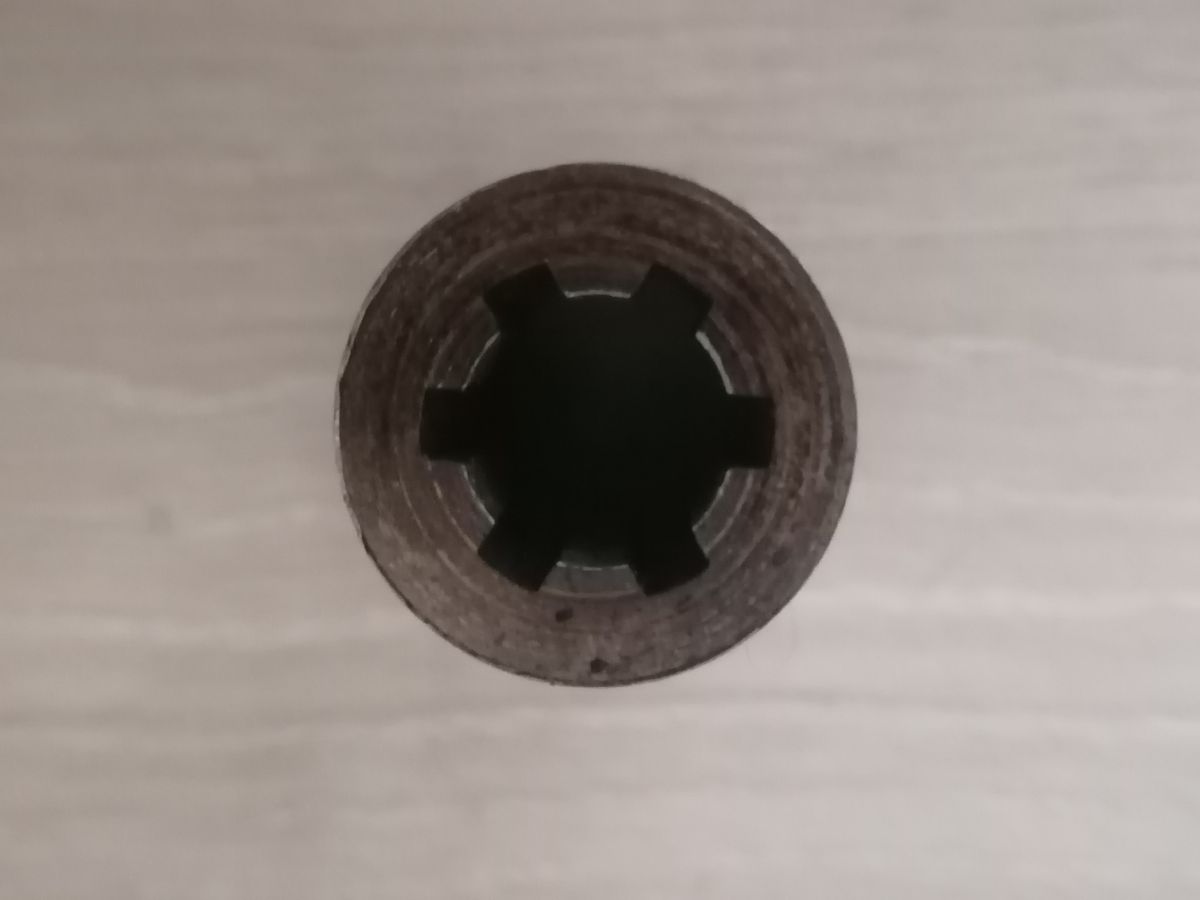

Шлицевая часть ориентирована на типоразмер 6х13х16 - 6 шлицов с наружным диаметром (по краям шлицов) 16 мм. и с диаметром вала (между шлицами) 13 мм. Соответствующие размеры в данной втулке по диаметру 16,5-16,9 мм. и 13,5-13,9 мм.

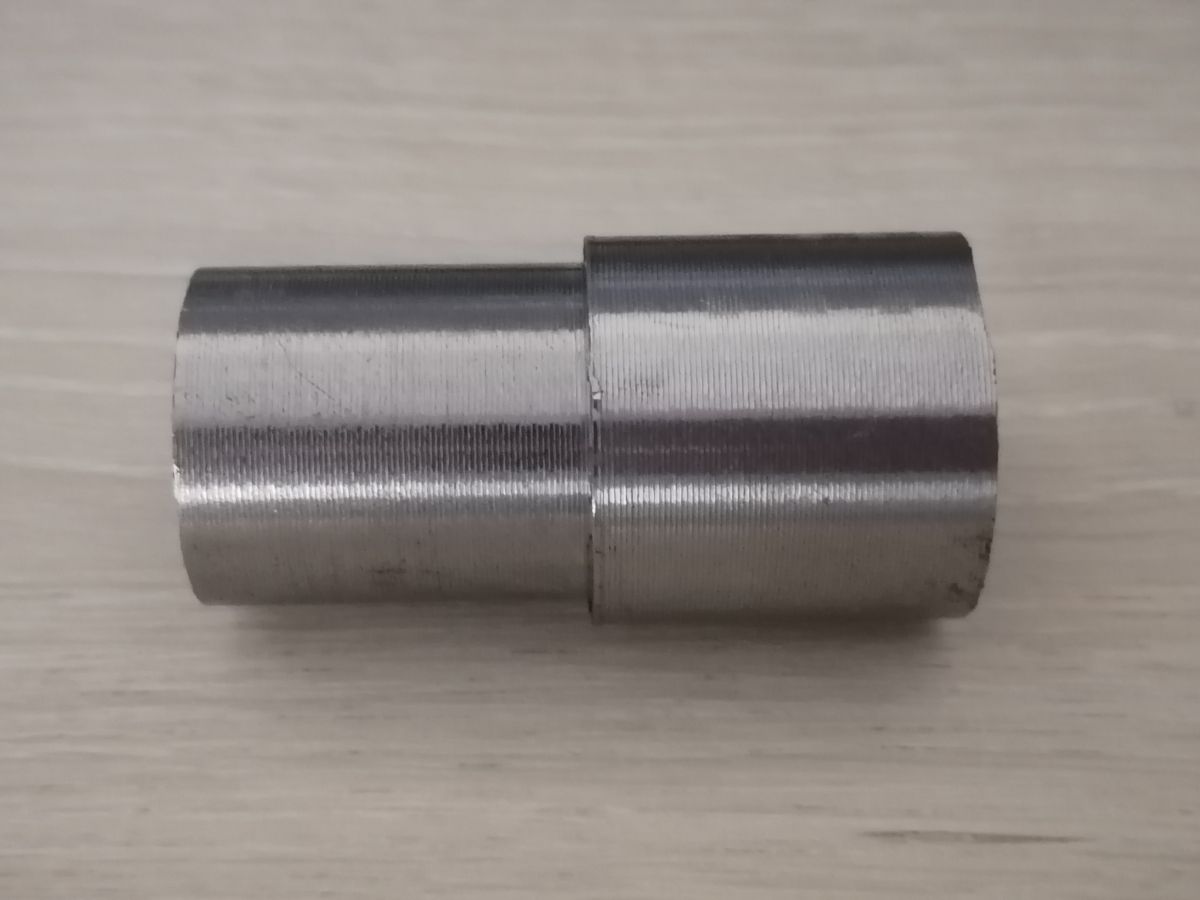

Основные размеры втулки:

• диаметр наружный большой- 28,8 мм.;
• ​длинна большой части - 27 мм.;
• диаметр наружный малый - 25 мм.;
• длинна малой части - 28 мм.;

• длина втулки - 55 мм.;

• глубина шлицевой части - 23 мм.;

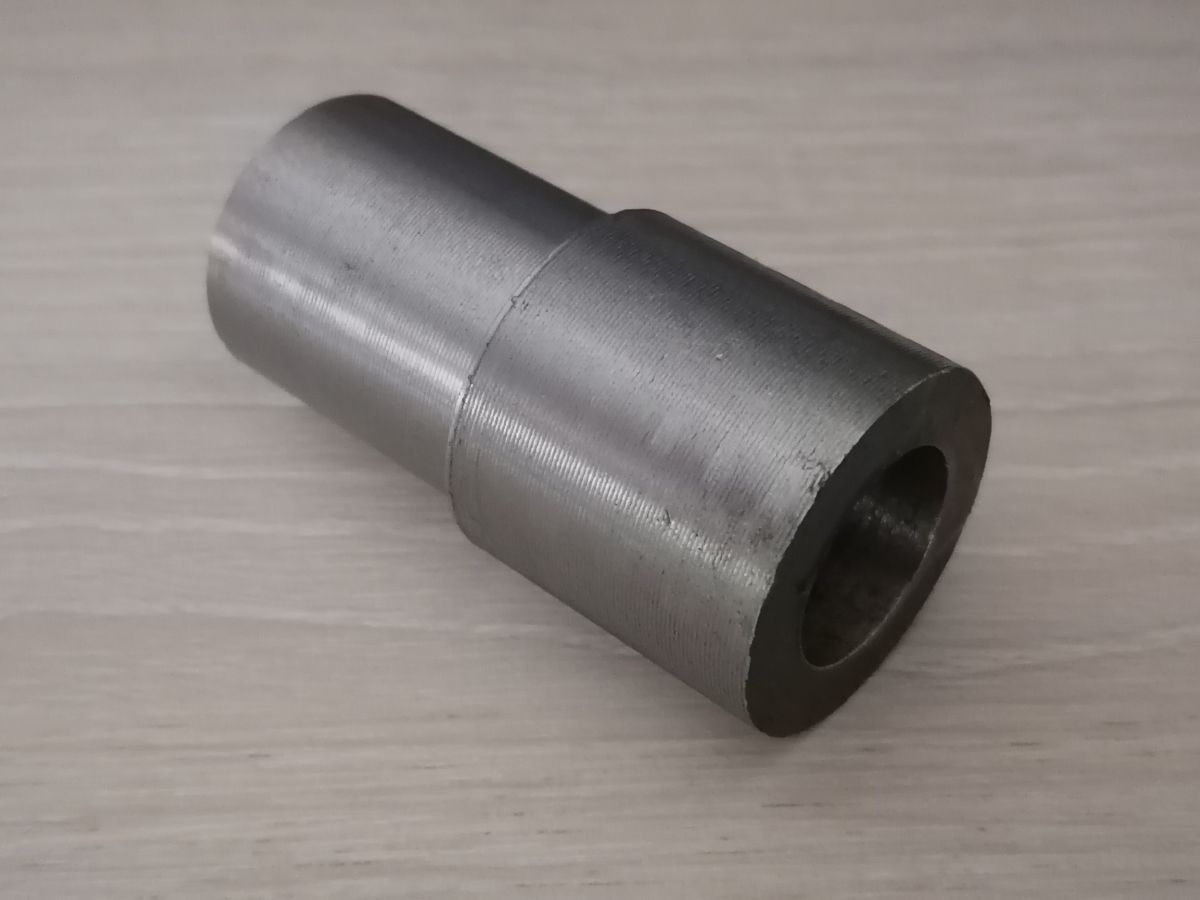

• диаметр отверстия в торцевой части - 27 мм.;

Обратите внимание, что втулка не проходила закалку - это делается не только для того, что бы исключить возможность повреждения шлицевой части насоса (шлицов на ведущем вале НШ), но и для возможности дальнейшей обработки втулки.

Технически вы можете:

• обрезать втулку на необходимую длину (так как длина шлицевой части 20 мм.);

• провести обработку для установки одного или двух подшипников (с внутренним диаметром 25 мм., к примеру 180205 или 405);

• нарезать внутреннюю резьбу в торцевой части (М18) и использовать ее для крепления шкива или звездочки (в том числе с обработкой под конусную посадку запрессовкой);

• ​обработать внутреннее торцевое отверстие под установку подшипника с наружным диаметром 20 мм. (например 1180099 или К16х20х20);

• нарезать наружную резьбу на торцевой части (к примеру М28) или обработать посадочное место под необходимый диаметр и использовать ее под шкив или эластичную муфту;

• прорезать шпоночный паз (не более 5 мм. глубиной) в торцевой части, для установки шкива или звездочки;
• ​использовать втулки Taper Bush (тапербуш) / Taper Lock (таперлок) с соответствующими шкивами или звездочками;
• ​воспользоваться сваркой для соответствующего крепления;

​Несмотря на то, что в большинстве случаев данная втулка применяется при самостоятельной переделке приводов импортной техники и оборудования под отечественные шестеренчатые насосы (рулевое управление, тормозная система, система навески, системы отбора мощности, смазочные системы, подъемные механизмы и т.д.) ее можно считать универсальным инструментом, так как она же используется в самодельных конструкциях, связанных с гидравлическим приводом.

На нашем сайте вы можете онлайн заказать приводную шлицевую втулку (муфту) для привода НШ-4 / НШ-6 / НШ-10 / НШ-14 / НШ-16 длинной 100 мм. (шлицы с одной стороны) нашего собственного производства  - в течении суток мы отправим товар в любой регион России (возможны варианты отправки транспортной компанией СДЭК, MagicTrans или "Почтой России"). Отправляем заказы на любую сумму. Возможна онлайн оплата, перевод по номеру на карту, оплата на расчетный счет, а также наложенный платеж (СДЭК и "Почта России"). Кроме этого, приобрести товар за наличный расчет вы можете у нашего торгового представителя в пгт. Нижнегорский (Крым). Звоните нам по номеру +7 (978) 580-10-53 (WhatsApp, Telegram, Viber).
