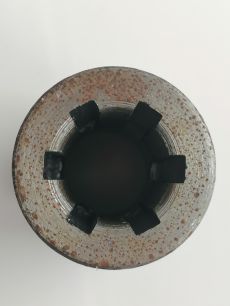

Дaнная шлицевая втулкa (иногда называется приводной муфтой) предназначена для привода 6-ти шлицевых шестеренчатых насосов НШ-71 и НШ-100 и имеет шлицевую часть с одной стороны.
Шлицевая часть ориентирована на типоразмер 6х28х34 - 6 шлицов с наружным диаметром (по краям шлицов) 34 мм. и с диаметром вала (между шлицами) 28 мм. Соответствующие размеры в данной втулке по диаметру 35,0-35,4 мм. и 29,0-29,4 мм.
Основные размеры втулки:
- общая длина - 55 мм.;
- диаметр наружный - 60 / 45 мм.;
- длина части диаметром 60 мм - 25 мм.;
- длина части диаметром 45 мм - 30 мм.;
- внутренний диаметр части диаметром 60 мм - 38 мм.;
- глубина шлицевой части - 30-33 мм.
Обратите внимание, что втулка не проходила закалку (термическое оксидирование, которое проводится для создания защитного антикоррозийного покрытия, весьма незначительно повышает твердость) - это делается не только для того, что бы исключить возможность повреждения шлицевой части насоса (шлицов на ведущем вале НШ), но и для возможности дальнейшей обработки втулки.
Несмотря на то, что в большинстве случаев данная втулка применяется при самостоятельной переделке приводов импортной техники и оборудования под отечественные шестеренчатые насосы (рулевое управление, тормозная система, система навески, системы отбора мощности, смазочные системы, подъемные механизмы и т.д.) ее можно считать универсальным инструментом, так как она же используется в самодельных конструкциях, связанных с гидравлическим приводом.
На нашем сайте вы можете онлайн заказать приводную шлицевую втулку (муфту) для привода НШ-71 / НШ-100 нашего собственного производства - в течении суток мы отправим товар в любой регион России (возможны варианты отправки транспортной компанией СДЭК, MagicTrans или "Почтой России"). Отправляем заказы на любую сумму. Возможна онлайн оплата, перевод по номеру на карту, оплата на расчетный счет, а также наложенный платеж (СДЭК и "Почта России"). Кроме этого, приобрести товар за наличный расчет вы можете у нашего торгового представителя в пгт. Нижнегорский (Крым). Звоните нам по номеру +7 (978) 580-10-53 (WhatsApp, Telegram, Viber).
